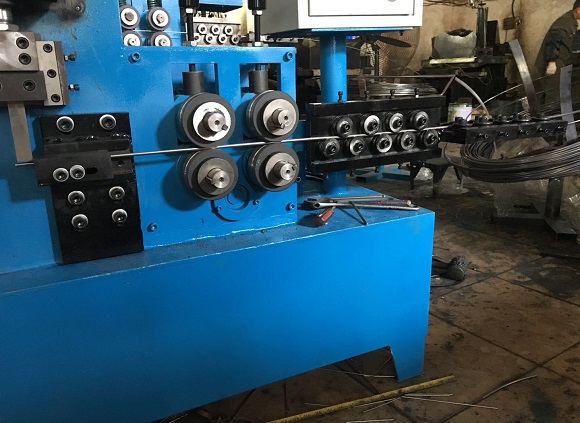

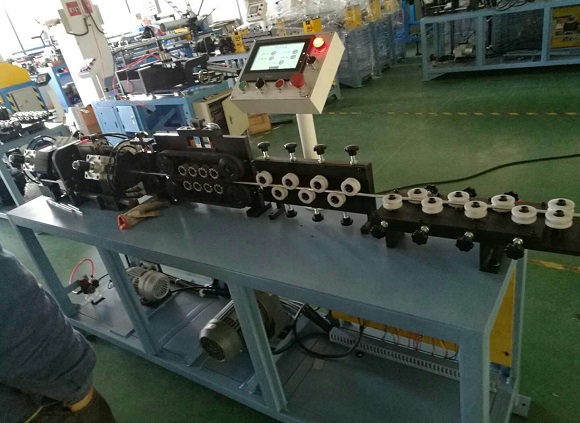

不锈钢制品管在焊接后必要进行校直 ，此工艺是为了保障不锈钢管直度、椭圆度 ，所以必要对焊接后的不锈钢管进行整形、定径 ，以保障产品达到要求。校直步骤有冷压校直、热校直、热点校直、加压回火校直、回火余热校直和回击法校直。必要凭据钢管的状态、材质、硬度等分歧情况和要求选用。接下来相识一下不锈钢制品管出产重点——校直。
一、冷压校直 冷压校直合用于硬度低于35HRC的管材 ，或表表淬火的淬硬层深度幼于管材直径或厚度1/5的不锈钢制品管。
用压力机加压或锤击校直时 ，该把稳将管材两端放平 ，要把握好加压水平 ，变形较大的长管 ，要分段逐点加压 ，预防形成难校的双峰或扭曲。
二、热校直 对于硬度较高的不锈钢管材可选取热校直。
利用工件淬火冷却至Ms点（200℃左右或工艺文件指定的温度领域） ，尚有较多的残存奥氏体的优良塑性 ，或过冷奥氏体向马氏体转变过程中的超塑性（相变诱发塑性）进行加压校直。操作时作为要迅速 ，校至切合要求后 ，即将工件悬挂空冷。
还能够对上述钢管 ，以较大的压力在专用加压夹具中压紧 ，进行冷却相变。冷却功夫按工件的有效厚度1-1.5min/mm推算。
该把稳节造终校温度 ，通常不幼于60℃ ，不然易压断。热压校直来不及校好或回火后变形依然不合格的工件 ，利用加压回火法补救。
三、热点校直 凡经淬火、回火后硬度高于35HRC的工件 ，当允许有部门的软区 ，或变形凸面为非工作面时 ，可选取热点校直。
将工件的变形凸面朝上垫安稳 ，用氧乙炔焰（中性焰）在凸面的高点处迅速加热到700℃以上 ，而后即用湿棉纱覆盖冷却 ，利用部门回火后的体积收缩将工件校直。
热点应在工件的不沉要的部位尝试 ，加扰爪迅速 ，领域应幼而浅 ，一点不能能够多加热几点 ，但不宜在统一地位沉复加热。
热点温杜爪不使不锈钢制品管产生相变 ，不然在冷却时易开裂。
四、加压回火校直 加压回火校直合用于状态单一易于装夹平直的制品管 ，利用回火过程中的塑性与应力松弛进行校直。
将变形工件装夹于夹具中 ，起头不要压的太紧 ，进炉短时加热 ，即出炉趁热将夹具迅速压紧 ，再持续回火；变形太大的
不锈钢制品管 ，宜在低于回火温度的前提下 ，反复逐步加热 ，压直后持续回火。
回火温度不应超过划定 ，以免焊管硬度不合格。加压回火后 ，除因预防回火脆性的工件应快冷表 ，通常宜缓冷后再放松夹具。
五、回火余热校直 选取300℃以上温度回火的工件 ，利用回火出炉时的热塑性加压校直。校直时可将工件逐件出炉 ，在压力机下校直 ，加压步骤与冷压校直一样 ，校直好的工件持续空冷。
六、回击法校直 对于高硬度的薄、细长制品管 ，对其变形凹面 ，以硬质合金幼锤子仔细敲击 ，使焊管部门产生延展挤压力而校对变形。
回击法所用的锤子 ，其硬质合金锤面应打磨光滑平坦 ，被校工件应在正对敲击部位垫实不得有空地 ，不然将敲断工件。回击法可在工件变形凹面多处进行 ，直至将工件校直。
以上就是不锈钢制品管出产重点——校直工艺的介绍。制品管在出产后会利用到后期的装配或使用傍边 ，要是管材自身不够直或有些许弯曲 ，就会影清脆期的装配和使用 ，所以要在焊接后要进行校直 ，要是一次校直的成效欠安 ，可进行二次校直 ，直到产品切合要求为止。
